【技术创新】天子岭分类减量综合体项目高支模采用新型盘扣式支架

来源: 发布日期:2019-11-11 点击:

近日,上海市住房和城乡建设管理委员会印发《房屋建筑工程文明施工提升标准》的通知:为了满足“施工防护设施工具化、定型化、标准化”的要求,自2019年10月1日起,上海外环以内10000平方米及以上的房屋建筑施工项目,全面采用承插型盘扣式钢管脚手架。

通知一出,建筑业震动。大家纷纷认为,传统钢管扣件式脚手架的使用范围将越来越小,会逐步被爬架、盘扣、轮扣替代。

而尊龙凯时集团未雨绸缪,在天子岭项目率先尝试了盘扣架。



一、工程概况

天子岭分类减量综合体项目,建筑面积16156.6平方米;建筑高度:生活垃圾21.30米,厨余垃圾17.50米,地上层数2层、局部3层;结构类型:框架结构。


天子岭项目效果图

高支模最大搭设高度18.3m,最大梁截面600mm×1200mm,楼板厚度120mm、160mm。支模架采用新型盘扣式支架,160mm厚楼板搭设参数为立杆间距900mm×1200mm;600mm×1200mm梁采用立杆间距900mm×1200mm(盘扣式搁置横梁形式搭设)。

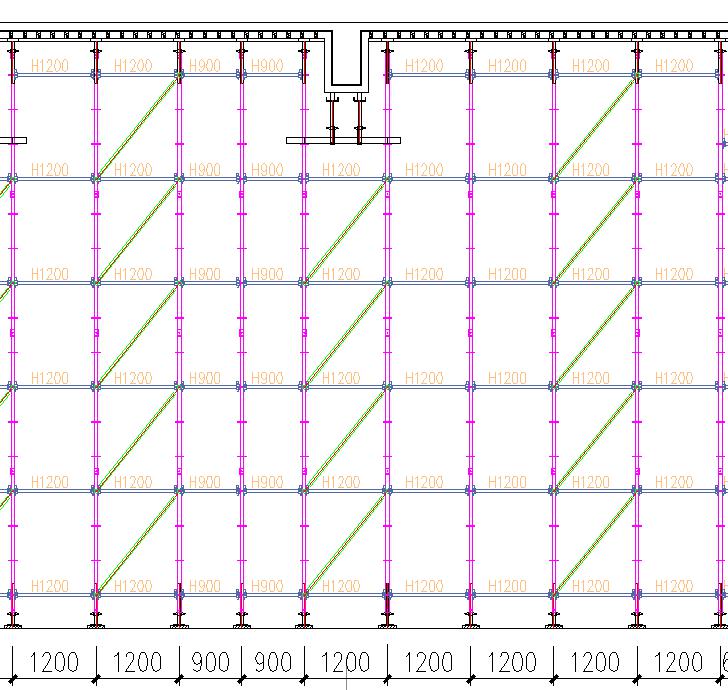

设计图

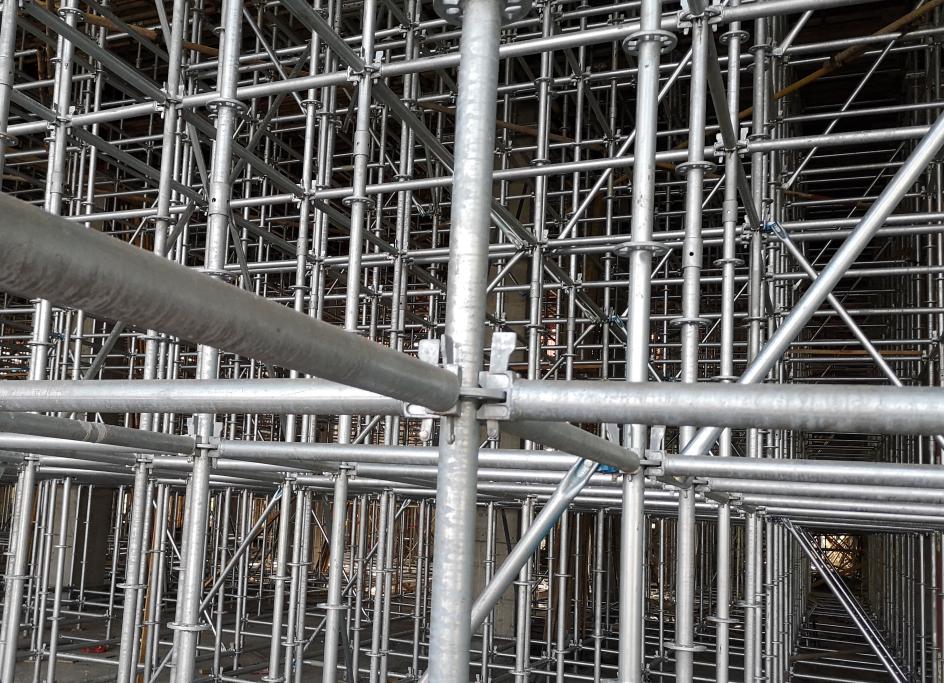

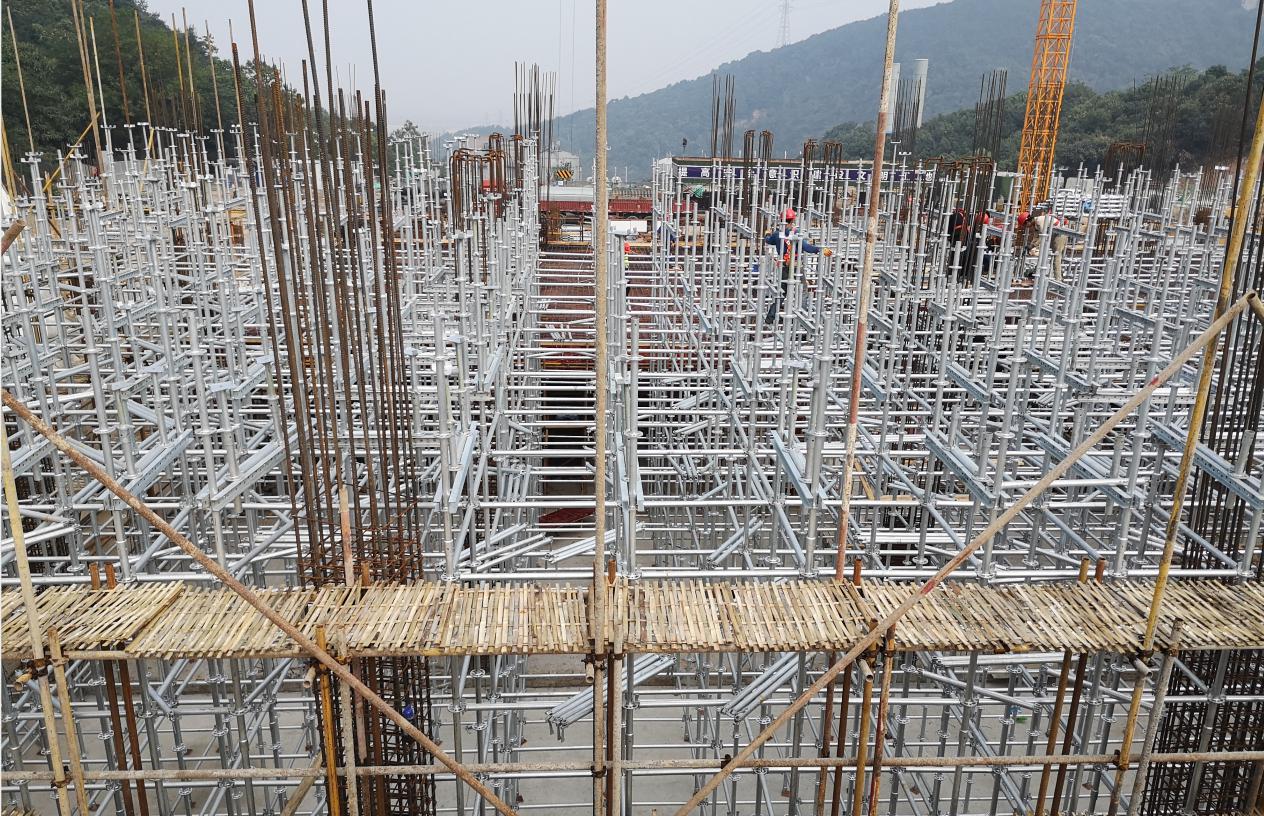

现场搭设图

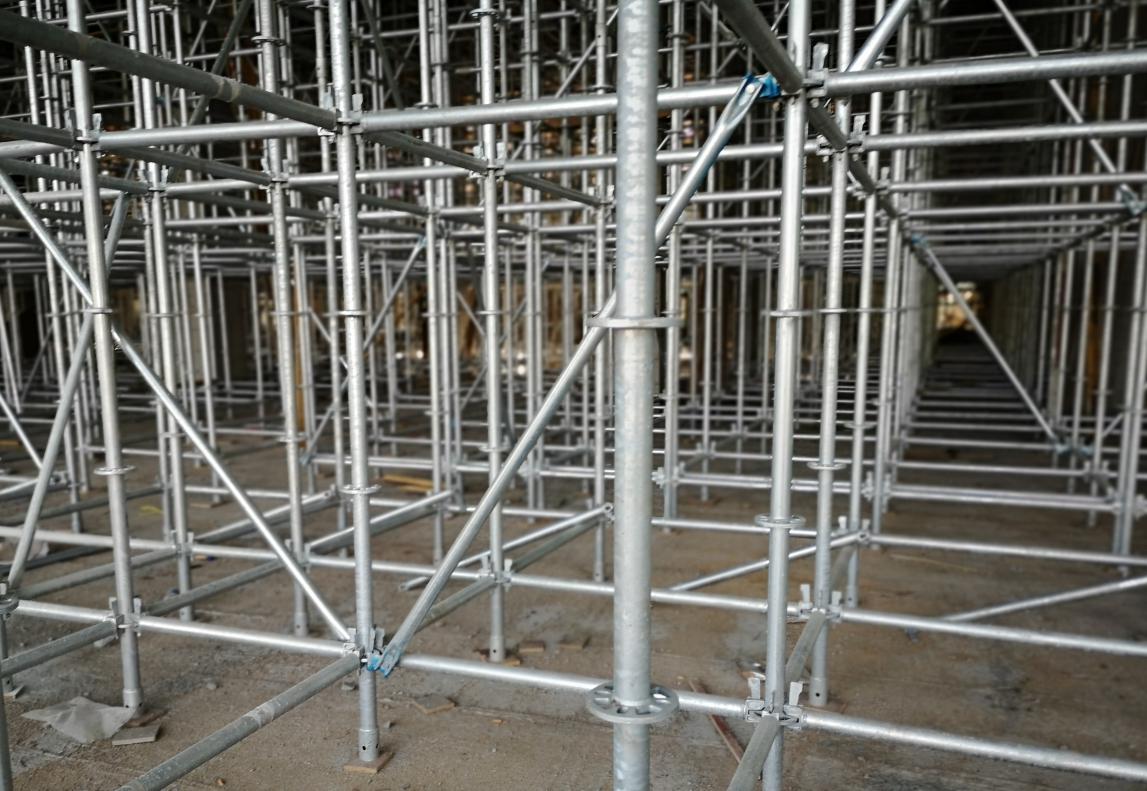

底部搭设情况

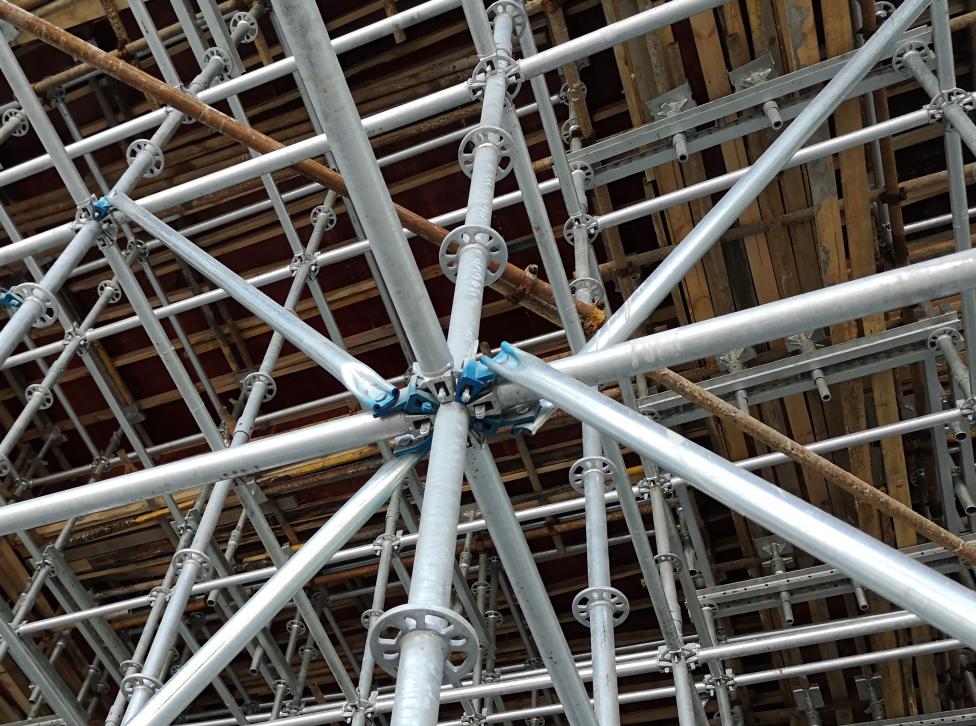

盘扣节点


竖向斜杆节点

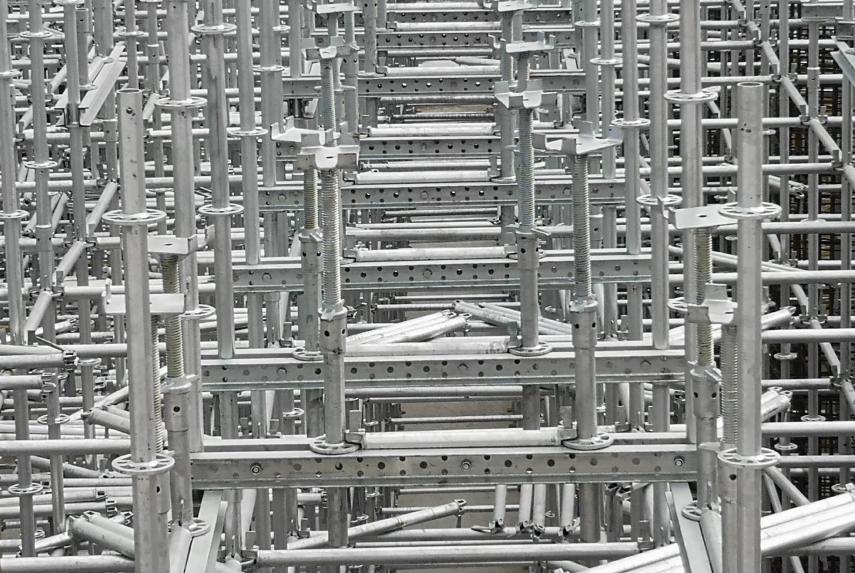

梁托节点


二、新型盘扣式支架优点

1、技术先进

圆盘式的连接方式是国际主流的脚手架连接方式,合理的节点设计能够达到各杆件传力均通过节点中心,目前主要应用于欧美国家 和地区,是传统碗扣式脚手架的升级换代产品,技术成熟,连接牢固、结构稳定、安全可靠。

2、原材料升级

主要材料全部采用低合金结构钢(国标 Q345B),强度高于传 统碗扣式脚手架的普碳钢管(国标 Q235)的1.5~2.0 倍。

3、热镀锌工艺

主要部件均采用内、外热镀锌防腐工艺,既提高了产品的使用 寿命,又为安全提供了进一步的保证,同时又做到了整洁、美观。

4、品质可靠

该产品从下料开始,整个产品加工要经过 20 多道工序,每道 工序均采用专机进行,减少人为因素的干预,特别是横杆、立杆的制作,采用全自动焊接专机,作到了产品精度高、互换性强、质量稳定 可靠。

5、承载力高

①60 系列重型支撑架,1.5m 步距高度为5米的单支立杆的允许承载力为 9 吨(安全系数为2),破坏载荷达到 18 吨,是传统产品的 3-4 倍。

②48 系列脚手架,2m步距高度为5米的单支立杆的允许承载力为4.75吨(安全系数为2),破坏载荷达到 9.5 吨,是传统碗扣产品的 2-3 倍。

6、用量少、重量轻:一般情况下,支撑架立杆的间距为 1.2 米、1.5 米,横杆的步距为 1.5 米,所以相同支撑体积下的用量会比传统碗扣产品减少1/3- 1/2。

7、组装快捷、使用方便,节省工期

产品重量轻以及独特的盘式自锁插销等设计便于人工操作,安装拆卸极为方便,操作人员可以更为便捷地进行组装,平均每人每天能搭设 100~300m³架体,是传统钢管扣件及碗扣脚手架施工效率的 2~3 倍。

8、节约仓储空间,减少运输费用

由于承载力的提高,支撑架单位体积用钢量大幅降低,从而节约了大量仓储空间和运输费用。

三、施工工艺

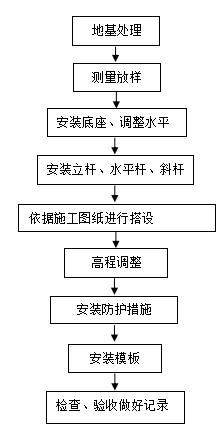

1、施工流程图

fileUpload (22).jpg

(1)基础放样:依照支撑架配置图纸上尺寸标注,正确放样并使用墨斗弹线。

(2)检查放样点是否正确。

(3)备料人员依搭架需求数量,分配材料并送至每个搭架区域。

(4)依支撑架施工图纸将调整底座正确摆放。

(5)依支撑架施工图纸搭设脚手架。(高处作业人员需配带安全帽、安全带并临时在架体上铺设脚手板)

(6)搭架高程控制检测及架高调整。

(7)检查各构件连结点及固定插销是否牢固。

(8)各种长短脚手架材料检查是否变形或不当搭接。

(9)架设安全网并检查是否足够安全。

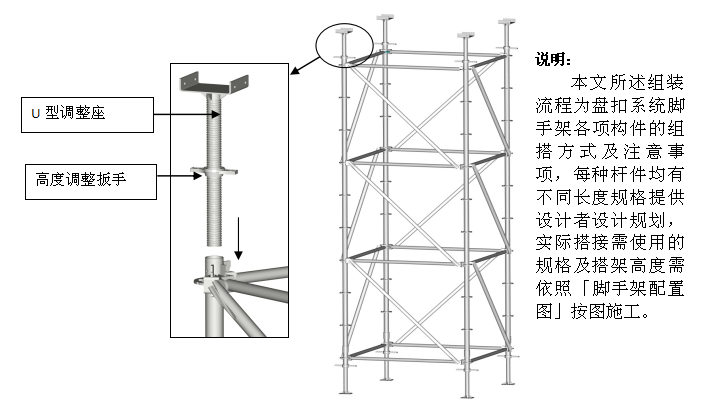

2、盘扣系统脚手架的组搭步骤

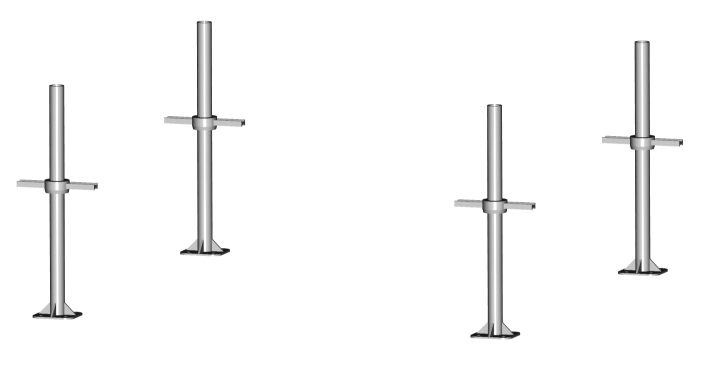

(1)调整座:

依支撑架配置图尺寸放样后,将「调整座」排列至定位点。


(2)基座:

将「基座」的立杆套筒部份朝上套入调整座上方,基座下缘需完全置入扳手受力平面的凹槽内。

fileUpload (24).jpg


(3)第一层水平杆:

将水平杆头套入圆盘小孔位置使水平杆头前端抵住立杆圆管,再以斜楔贯穿小孔敲紧固定。

fileUpload (25).jpg

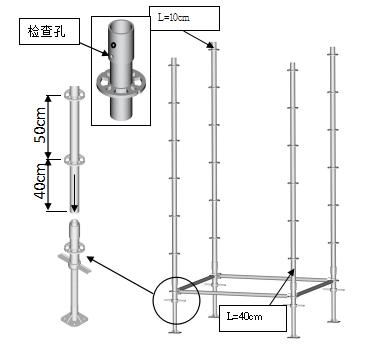

(4)基础立杆:

未加装(连接棒)的立杆统称为「基础立杆」,依下图所示将「基础立杆」长端插入基座的套筒中。以检查孔位置查看基础立杆是否插至套筒底部。「基础立杆」仅使用在第一层搭接,第二层  往上均使用「立杆」。

fileUpload (26).jpg


(5)第二层水平杆

如下图位置,依步聚3安装第二层水平杆。

fileUpload (27).jpg

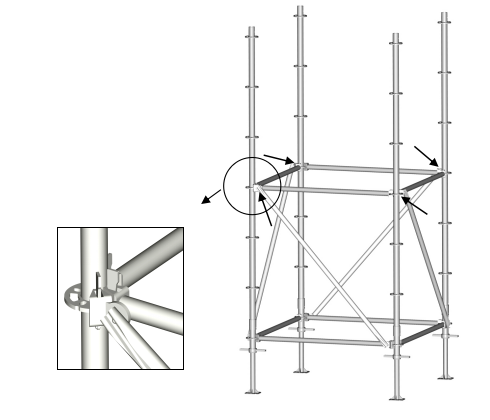

(6)第一层竖向斜杆:

将「竖向斜杆」全部依顺时钟或全部依逆时钟方向组搭,如下图。将「竖向斜杆」套入圆盘大孔位置,使竖向斜杆头前端抵住立杆圆管,再以斜楔贯穿大孔敲紧固定。注意!竖向斜杆具有方向性,方向相反即无法搭接。

fileUpload (28).jpg

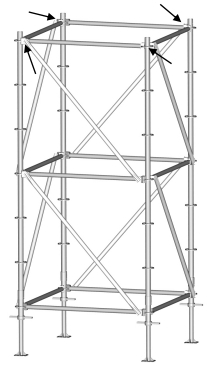

(7)第三层水平杆:

如下图位置,依步聚3安装第三层水平杆。

fileUpload (29).jpg


(8)第二层竖向斜杆:

如下图所示,依步骤6组搭方式,和第一层相同方向搭接第二层「竖向斜杆」。

※若第一层为逆时钟方向组装,则第二层以上的竖向斜杆同样需以逆时钟方向组装。

fileUpload (30).jpg

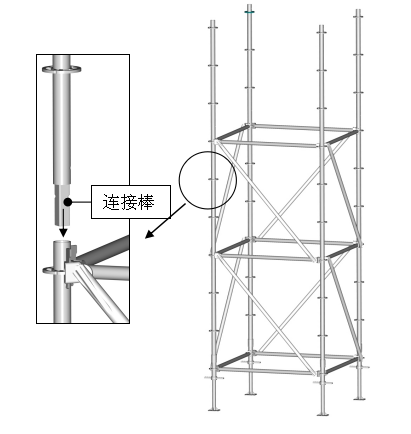

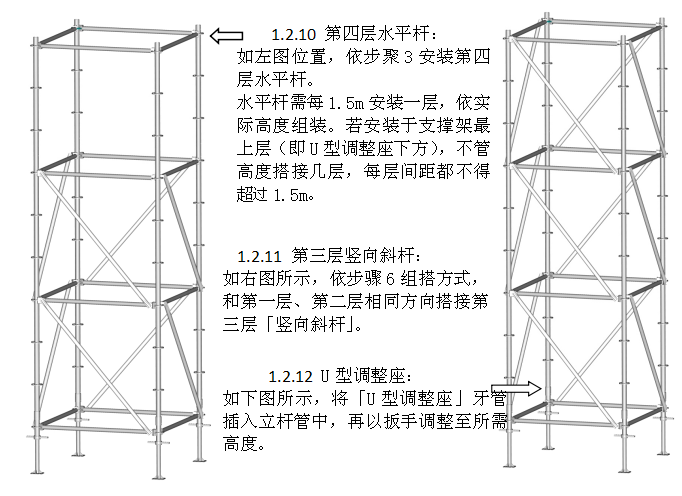

(9)立杆:

「立杆」以四方管(连接棒)连接,如下图所示将连接棒插入下层管中即可。

※若需使用「立杆插销」则务必检查圆盘对齐孔是否在同一方向。

fileUpload (31).jpg



(技术质检部  骆利锋)
